AIRnet 圧縮空気配管システム

AIRnet(エアネット)は、圧縮空気、真空、窒素ガス用に設計されました。アルミニウムを配管に使用し、機能性の高い設計と製造によって、高品質の空気を供給します。

AIRnet

ZT 45 tooth compressor 3D setup

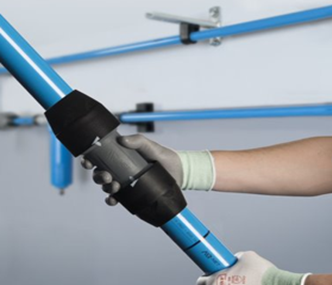

アルミニウム配管 AIRnet の特徴

  • 軽量で加工性に優れ、電動工具が不要
  • 短時間で既設配管やラインも交換可能
  • 配管内部は耐食性が高く、圧力損失が起こりにくい省エネ構造

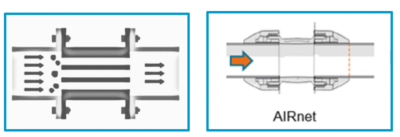

  • 継手は流動抵抗と圧力低下を最小限に抑えたシームレス接続
  • SDGsにも対応し、配管の組み替え時に再利用でき、長期使用が可能

AIRnet - 他の材質( SGP・SUS)との比較



AIRnet (アルミニウム合金)

SGP 黒管 (炭素鋼管)

SUS304 (ステンレス鋼)

比重 (g/㎤)

2.69

約 7.85

7.93

加工性・施工性

被削性が良い (快削材)

被削性が悪い (難削材)

被削性が悪い (難削材)

耐食性

高い

低い

高い

引張強度 (N/mm)

185

290

520

使用温度

 −20℃~80℃

 −15℃∼350℃

 −260℃~220℃

最高使用圧力 (MPa)

1.6

1.0

1.4

圧力損失

より滑らかで圧損が少ない

粗さや劣化で圧損が起こりやすい

滑らかで圧損が少ない

■ エネルギーの削減

アルミニウムの配管ため、内側が滑らかで圧力損失が少なく、 SGPやSUSの配管に比べ、多くの空気の流れを提供します。 また、継手も圧力低下を最小限に抑えたシームレスの接続により、 気流を一定に保ちエネルギーの無駄を省きます。

■ 設置時間の節約

軽量設計のため、従来の1/3の時間で配管を設置できます。アルミニウム配管は、加工性が良く、配管の長さも調整しやすくなっています。短時間で設置した後、すぐに使用することができます。既存の配管からの交換も短時間で行えますので、マシンのダウンタイムも最小限に抑えられます。

■ 長持ちする構造(JIS規格 A6063-T5 相当)

腐食によるトラブルが少なく、メンテナンス不要でコストを低減できます。また、強度があり温度にも強く、設置後の耐久性も優れています。アルミニウム配管によって、エアの品質を落とすことなく空気を供給できます。マシン同様に配管の選定も重要です。

■ AIRnet 10年保証

AIRnetは高い性能で設計されていますが、配管と継手類を対象に素材の欠陥を原因とする損傷については、10年間の保証期間を設けています。

施工例

【用途】計装用空気

【仕様】コンプレッサ型式 GA55、配管サイズ 40A
