Önmetsző szegecs szalagadagoló rendszer

A könnyűszerkezetes gépjármű karosszériák egyszerű összekapcsolása

Henrob önlyukasztó szegecselőgép szalagadagolással

Ez az automatikus környezetben történő nagy volumenű gyártáshoz használható önlyukasztó szegecselőrendszer megbízható, robusztus és költséghatékony módszert kínál a kötőelemek automatikus adagolására. A szalagadagoló rendszer a leggyorsabb módot kínálja a szegecsek szegecselőgépbe adagolására: a szegecselés teljes ciklusideje és a következő szegecs pozícióba való betöltése akár 1,2 másodperc alatt is megtörténhet, szemben a befúvásos adagolású rendszerek 3–4 másodpercével. Ezek a rendszerek ideálisak az üres karosszéria gyártásához, beleértve a kocsiszekrényeket, oszlopokat, mint az ajtóknál és tetőknél, és az olyan kiegészítőket, mint a napfénytetők.

Rendszerösszetevők

Vezérlőpanel

Az opcionális kondenzátor modul visszanyeri az elektromos energiát a szegecselési ciklus alatt.

Rendelkezésre álló energiamegtakarítási lehetőség

A szabványos rendszer elrendezésekhez és multi-kommunikációs protokollokhoz alkalmas vezérlőpanel a gyártósorához illeszkedő megoldást kínál. A vezérlőpanel érintőképernyős HMI-t, folyamatfigyelést, rendszerdiagnosztikát és karbantartási ütemezést tartalmaz, hogy biztosítsa a folyamat zökkenőmentes működését.

Adatvezérelt szolgáltatások

Figyelje teljesítményét

Max. 20 vezérlőpanel megfigyelése

Az adatvezérelt szolgáltatások (DDS) a szegecselt kötések adatnaplózással és rendszerdiagnosztikával történő követésével optimalizálják a folyamatokat, így részletes teljesítményadatokat nyújtanak a gyártósorról, amely segíti a karbantartási erőforrás-elosztást. A rendszer biztonsági mentése lehetővé teszi a rendszeradatok gyors feltöltését a vészhelyzetek támogatására.

Szegecsutánpótlás

Hibaelkerüléses és újrafelhasználható orsó opciók

A karton vagy műanyag újrahasznosítható szegecsorsók 4 000–10 000 szegecs tárolására alkalmasak a szegecsmérettől függően.
Opcionális hibaelkerüléses megoldás, ahol a központi csomópont egy mechanikus kulccsal van konfigurálva, hogy megakadályozza a helytelen szegecsek betöltését a szerszámba.
Újrafelhasználható műanyag orsók állnak rendelkezésre olyan alkalmazásokhoz, ahol a visszatérő hurok lehetővé teszi a gazdaságos újrahasznosítást és újratöltést.

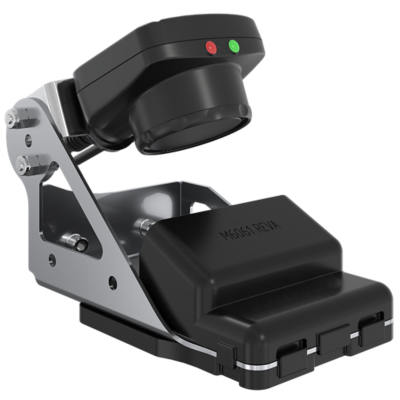

Henrob szerszámellenőrző kamera

Megszünteti a kopott szerszámok használatának aggodalmát a minőségi kötés biztosítása érdekében

Ellenőrizze a szerszámok állapotát a szegecselés során

A Szerszámellenőrző kamera lehetővé teszi, a kötés elkészítésének folyamatában létfontosságú szerszámok megfelelő működésének visszajelzését. A ciklusok között ez a 0,5 másodperces ellenőrzés biztosítja, hogy a szerszám megbízhatóan működik a szegecselőberendezés következő használatakor. A kamera felszerelhető a töltőállomásra vagy egy független állványra.

Henrob szerszámcserélő

Fokozza a folyamat rugalmasságát és csökkentse a költségeket, több kötéshez kevesebb szerszámmal

Több folyamat végrehajtása egy állomáson

A megfelelő szerszám automatikusan kiválasztásra kerül minden egyes kötéshez anélkül, hogy bárki belépne az automatizált cellába. A szerszámok hibaelkerüléses csomagolásban vannak, megakadályozva a hibákat. A megrongálódott szerszámok észlelése, kiselejtezése és cseréje automatikusan történik, és a szerszám cseréjéhez mindössze 4,5 másodperc szükséges.

Önmetsző szegecs szalagadagoló rendszer

Jellemzők

Szervoszegecselő technológia
Valós idejű folyamatfelügyelet
Szupergyors ciklusidők
100%-os munkaciklus
Magas műszaki rendelkezésre állás

Extrák

Adatvezérelt szolgáltatásfunkciók
Többszerszámos csere
Szerszámkamerás ellenőrzés
Szerszámcsere funkció
Hibaelkerüléses szegecsutánpótlás

Önmetsző szegecs szalagadagoló rendszer

Henrob önlyukasztó szegecselő megoldás nagy volumenű gyártáshoz

Henrob önlyukasztó szegecselőgép szalagadagolással
