Compreensão das classes ISO para a qualidade do ar comprimido

É necessário entender as classes da ISO para a qualidade do ar comprimido? A pureza correta do ar comprimido é fundamental para proteger a integridade e a eficiência da produção. Aqui está um guia sobre como usar a ISO 8573-1:2010 para obter a qualidade adequada do ar

28 de Fevereiro de 2023

Uso da ISO 8573-1:2010 para obter a qualidade certa de ar comprimido

Um mundo sem ar comprimido é impensável. As fábricas parariam, os trens não circulariam e os navios ficariam à deriva, sem rumo no oceano. Mas nem todo o ar comprimido é igual. Algumas aplicações – por exemplo, produção de alimentos e produtos farmacêuticos – requerem ar inquestionavelmente limpo. Para outros, o principal objetivo quando se trata de qualidade do ar é garantir a confiabilidade e a vida útil das ferramentas pneumáticas.

O ar comprimido deve ser filtrado

Primeiro: a maioria dos sistemas de ar comprimido precisa de um ou mais filtros. Isso porque o ar que sai de um compressor pode conter uma ampla gama de contaminantes: areia, sal e grãos de açúcar; carbono negro; ferrugem; partículas de cimento e tinta; amianto; bactérias e vírus. Essa combinação pode comprometer suas ferramentas pneumáticas, seus processos e seus produtos finais. É por isso que os filtros são componentes cruciais do seu sistema de ar para proteger a qualidade e a confiabilidade da sua produção. Mas quão puro deve ser seu ar comprimido e quais filtros você deve obter?

Por que você precisa saber suas necessidades de qualidade do ar

Existem duas razões principais pelas quais os usuários de ar comprimido devem sempre saber o nível de pureza do qual precisam.

  • Algumas aplicações devem atender a padrões específicos de qualidade do ar. O não atendimento pode resultar em multas ou interrupção da produção.
  • Como regra geral, quanto mais puro for o ar, mais cara será a sua produção. O ar extremamente puro requer hardware adicional, como filtros e secadores, e sua geração consome energia. Portanto, escolher a pureza certa pode economizar dinheiro e beneficiar o meio ambiente.

ISO 8573-1:2010: Como você sabe qual é a pureza de ar certa para você

Para a pessoa leiga, escolher a pureza adequada do ar provavelmente parece uma tarefa assustadora. No entanto, existe uma ferramenta que facilita muito as coisas: é chamada ISO 8573-1:2010.

Esse é o nome técnico da norma internacional para as classes de pureza do ar. Ela define, por meio de uma classificação de classes, os níveis aceitáveis de vários contaminantes – como umidade, partículas, óleo e outros poluentes – em um fluxo de ar comprimido.

Embora a norma ISO simplifique as coisas, existem tantos contaminantes e classes de pureza que pode ser um desafio. O breve guia abaixo ajudará os leigos a encontrarem seu caminho em torno da ISO 8573-1:2010 para determinar as classes de pureza do ar necessárias.

A estrutura da ISO 8573-1:2010

A norma ISO é dividida em três grupos principais de contaminantes: partículas sólidas, água (tanto líquida como vapor) e óleo (aerossóis e vapor). Cada uma dessas categorias tem até dez classes de pureza diferentes (oito para partículas, dez para água e cinco para óleo).

Soluções de filtragem projetadas para fornecer ar da melhor qualidade

É de vital importância para o usuário que o ar comprimido tenha a qualidade certa.

Quanto menor for o número da categoria, mais puro será o ar. Isso significa, por exemplo, que o ar de classe 4 pode ter mais impurezas do que o da classe 3.

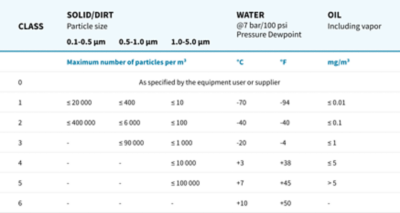

No caso de partículas sólidas, a norma define quantas partes minúsculas o ar pode conter por m3. Essa seção é subdividida por tamanho de partícula. Por exemplo, o ar de classe 1 deve conter 20.000 ou menos partículas com um tamanho de 0,1 a 0,5 mícron, 400 ou menos partículas com um tamanho de 0,5-1 mícron e 10 ou menos partículas com um tamanho de 1-5 mícrons (um mícron é uma medida de tamanho e é igual a 1/1000 de um milímetro). O ar de classe 2 requer apenas que o ar tenha 400.000 ou menos partículas com um tamanho de 0,1-0,5 mícron, 6.000 ou menos partículas com um tamanho de 0,5-1 mícron e 100 ou menos partículas com um tamanho de 1-5, e a classe 3 nem sequer especifica uma quantidade da primeira categoria e, a partir da classe 6, a norma ISO especifica apenas a concentração de massa de partículas em miligrama por metro cúbico.

No caso da água, as classes mais rigorosas são classificadas de acordo com o seu ponto de orvalho sob pressão e, a partir da classe 7, com base no teor de líquido no ar em gramas por metro cúbico. Especificamente, isso significa que o ponto de orvalho do ar de classe 1 deve ser de pelo menos -70 °C, enquanto o ar de classe 9 pode conter entre 5-10 g/m3 de água e/ou vapor de água.

Finalmente, a classe ISO do óleo é determinada pelo teor de óleo em mg/m3. As chamadas de classe 1 devem conter no máximo 0,01 mg de qualquer tipo de óleo, enquanto o ar de classe 4 pode ter 500 vezes essa quantidade (5 mg/m3).

Escolhendo o filtro certo para sua classe ISO

Então, depois de saber qual classe ISO seu ar comprimido deve atender, quais filtros você deve obter? Basta procurar a classe ISO ao selecionar um filtro.

Por exemplo, os filtros UD+ da Atlas Copco indicam um desempenho de classe ISO de [1:-:2]. Isso significa que eles ajudam a atingir a classe 1 de pureza do ar para partículas sólidas e a classe 2 para óleo. O UD+ não filtra a umidade. Por isso, o "–" no meio.

Filtros e aplicações

Depois de saber a classe ISO certa para sua aplicação, você pode planejar qual equipamento precisa para atender aos respectivos requisitos. Se precisar de ajuda para fazer a escolha certa para sua aplicação, seu representante da Atlas Copco terá prazer em ajudá-lo.
