電子部品の放熱の重要性の高まり
昨今の自動車の安全装置や各種電子部品の高性能化は目覚ましいものがあります。それらの性能を十分に発揮する為、より高い放熱性が求められています。
放熱性を上げるため、高熱伝導の放熱材を塗布する必要がある、ただ、肝心のディスペンサーが対応できるものがなかなか無い、高熱伝導の放熱材は高価で、製造コストが上がってしまう…
そのような課題を抱えていませんか?
お客様の利点
- 生産性の向上
生産性の高い生産ラインに貢献する電子部品製造工場向けディスペンシングソリューション
- 高品質の維持を実現
私たちは完璧なディスペンシングと高品質の維持を目指します
- 簡単に使用可能
セットアップが容易で使いやすくメンテナンスがしやすいシステムソリューション
システムコンセプト
システム制御
ライン組み込み型セル : プロセスモジュール
接着システムを無休で稼働するような過酷な生産環境では、使いやすい信頼できるシステムが必要です。
Scheugenpflug製品ラインナップのプロセスモジュール、DC803シリーズは電子部品製造工場での塗布向けの一般的なシステムです。このシステムコントローラは、稼働時間の延長、品質の向上、メンテナンス要件の縮小のためのさまざまな機能も備えています。

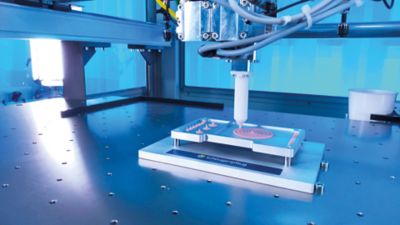

ディスペンサー
ディスペンサー : DP2001
ディスペンサーDP2001は電子部品製造工場のさまざまな塗布に対応します。堅牢な作りによる長寿命、簡単な設置とメンテナンスが特長で、高粘度(5,000Pa.s等)の放熱材等も塗布可能です。
- サイズ：20、80ccm
- 最大圧力：150 bar (15MPa)
- マテリアルフロー：最大20 ccm/s
材料の供給
材料供給装置 : PFA803
信頼できる確実な材料供給は稼動時間を伸ばし、メンテナンスのコストを削減します。Scheugenpflugポンプはすべて長寿命で、接着剤、シーラント、放熱材による負荷を最小に抑えます。シングルバレルとダブルバレルのポンプをともに揃え、ダブルバレルモデルは生産を中断することなく素材用のバレルを交換でき、便利です。
Scheugenpflugポンプの制御により高粘度の接着剤やシーラントが使え、1液、2液式、どちらも対応可能です。
また、独自のバキュームフォロワプレート機構により、ペール缶内の材料有効使用率を向上させ、材料費用の削減に貢献します。
システムオプション
品質管理用QUISSビジョンシステム
品質管理用QUISSビジョンシステム
アトラスコプコのインラインビジュアル品質管理システムは、塗布する接着剤ビードの幅、連続性と位置に問題がないか検出するシステムです。
品質コストを削減：QUISSビジョンシステムは塗布ヘッドと一体化され、ただちに品質の問題を見つけ、再作業や廃棄品を最小に抑えます。
高い品質レベル：QUISSビジョンシステムはインラインのプロセス監視システムで、サイクルタイムを増やす必要はありません。高速の画像処理によりロボットを最高速度で稼働することができ、ビードの自動修復機能が発生した品質問題をただちに修正します。 使いやすさ：支援機能が作業者をサポートし、短期間で使用を可能にします。
QUISSビジョンシステムを簡単に使えるように、設定可能なパラメータが分かりやすくプログラムされています。
