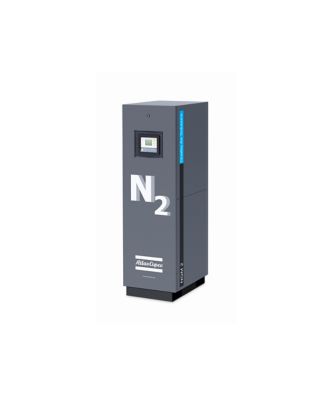

Серия NGM+ 1-7 – это высокоэффективные генераторы азота на основе мембранной технологии. Данные генераторы предназначены для производства азота из сжатого воздуха для различных областей применения. Степень чистоты азота варьируется от 95 до 99,9% (количество остаточного кислорода составляет от 5 до 0,1%). Инновационная конструкция обеспечивает экономичный и оптимальный источник сжатого азота для таких областей, как переработка нефти и газа, производство пищевой упаковки, бланкетирование (инертизация атмосферы азотом), производство пластика, накачка автомобильных шин и многих других.
Генератор состоит из одной или нескольких высокопроизводительных мембран, которые работают одновременно для достижения номинального расхода на входе. Такая конструкция мембран гарантирует максимальный выход сжатого азота при минимальном входе сжатого воздуха в самых разных условиях эксплуатации.
Безопасная и эффективная работа всего оборудования контролируется и управляется с помощью инновационного регулятора Elektronikon®.
Для обеспечения непрерывной работы в течение более 15 лет эти генераторы азота оснащены трехступенчатой системой предварительной фильтрации, обеспечивающей качество воздуха на впуске [1:-:1] в соответствии со стандартом ISO8573 1:2010. Это устраняет риск повреждения мембраны вследствие низкого качества поступающего сжатого воздуха, ненадлежащего запуска и непредвиденного останова оборудования.

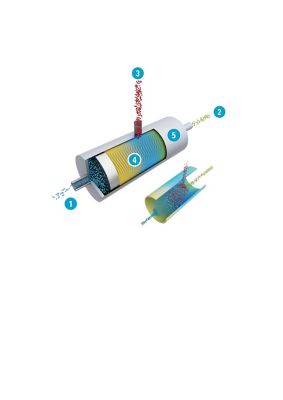

1. Вход сжатого воздуха 2. Выпуск азота (концентрат) 3. Вентиляционное отверстие для обогащенного кислорода (фильтрат) 4. Волокна мембраны 5. Корпус мембраны
Принцип работы
Технология мембранного разделения часто используется для отделения газов из воздушной смеси.
В ходе данного процесса газ перед подачей в систему предварительно обрабатывается для удаления всех компонентов, которые могут повредить мембрану. Затем газ подается в мембранный корпус, состоящий из тысяч одиночных мембран.
Сам процесс разделения обусловлен различной скоростью проникновения газов через волокна стенок мембраны. Некоторые газы проходят через волокна очень быстро, поэтому они скапливаются не на выпускном отверстии мембраны, а на вентиляционном отверстии. Другим газам необходимо больше времени для прохождения через мембрану, или же они не пропускаются мембраной вообще, вследствие чего они в больших количествах скапливаются на выпуске мембранного блока. Обычно это как раз те газы, которые нам необходимо получить.
В случае с азотным генератором выбирается мембрана, которая пропускает кислород очень быстро, а азот очень медленно. Таким образом мы можем обеспечить высокую чистоту азота на выходе и избежать его утечки через вентиляционное отверстие.
Правильный выбор мембраны и алгоритма управления – ключевой фактор для обеспечения высокой эффективности генератора азота.

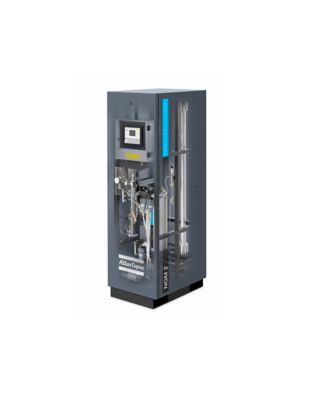

Комплект поставкиКонтур впускного воздуха
• Впускной трубопровод с винтовым соединением труб
• Два пневматических впускных клапана, расположенных параллельно для плавного повышения давления
• Датчик температуры на впуске генератора
• Датчик давления на впуске генератора
• Датчик точки росы под давлением для впускного воздуха генератора (дополнительно)
• Трехступенчатая система фильтрации премиум-класса, состоящая из коалесцирующих фильтров (UD+), фильтра паров масла (QDT) и сухого пылевого фильтра (PDp+)
• Дренаж для фильтра UD+ с электронным управлением
• Индикатор масла для фильтра QDT (дополнительно)
• Датчик давления на впуске мембраны
Мембранный модуль
• Высокопроизводительная, долговечная мембрана, не изнашивающаяся в ходе эксплуатации
• Соединительный фланец для вентиляционного отверстия мембраны, для отвода обогащенного кислорода (дополнительный комплект материалов)
• В зависимости от размера генератора мембраны установлены последовательно и/или параллельно.
Контур выпуска азота
• Клапан регулировки чистоты
• Датчик давления на выпуске азота
• Датчик чистоты (кислорода)
• Датчик расхода азота (дополнительно)
• Выпускной трубопровод с винтовым соединением труб
Другие компоненты

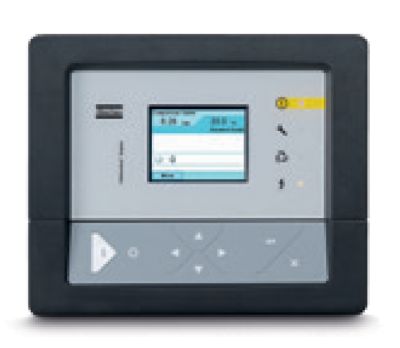

• Регулятор Elektronikon Graphic с цветным дисплеем
• Подключение CAN и Ethernet для дистанционной визуализации
• Функции дистанционной подачи аварийного сигнала, дистанционного пуска/останова и автоматического перезапуска (после сбоя подачи электропитания)
• Сервисные индикаторы (включая датчик контроля падения давления в фильтре)
• Опорная рама с пазами для вилочных захватов
• Полностью закрытый защитный кожух для генератора
Функции и преимуществаНевероятно быстрый запуск
После нажатия кнопки запуска генератора NGM+ азот появляется на выпуске всего через несколько секунд.
• Подача азота тогда, когда вам необходимо
• Для установки и ввода в эксплуатацию не требуется присутствие специалиста; все, что вам нужно – это подача сухого сжатого воздуха
Высокоэффективная мембрана
Получите максимум азота из сжатого воздуха, поступившего в генератор.
• Наша мембрана не изнашивается и обеспечивает максимальную производительность в течение всего срока службы
• Длительный срок службы благодаря встроенной в генератор системе трехступенчатой предварительной фильтрации
• Нулевые потери производительности при высоких температурах окружающей среды (при наличии дополнительного оборудования для работы при высоких температурах)
Максимальное время бесперебойной работы
Круглосуточная подача азота
• Отсутствует риск срыва производства из-за полной выработки газа
• Очень низкая потребность в обслуживании, требуется только для датчика кислорода и встроенных фильтров
• Постоянный контроль и управление с помощью нашего регулятора Elektronikon
Снижение расходов
Получите надежный источник азота без существенных затрат.
• Низкие эксплуатационные расходы благодаря низкому коэффициенту воздуха
• Никаких дополнительных расходов на обработку заказа, дополнительную заправку и доставку.
• Низкая стоимость техобслуживания
Высокое качество азота
Идеальное соответствие вашим требованиям.
• Чистота азота от 95 до 99,9% (количество остаточного кислорода от 5 до 0,1%)
• Точка росы азота на выпуске -40 °C
• Очень простая настройка требуемой чистоты азота при помощи регулятора Elektronikon
Готовая машина
Все дополнительное оборудование в вашем распоряжении.
• Встроенная система трехступенчатой фильтрации
• Встроенный датчик кислорода
• Встроенный датчик точки росы под давлением подаваемого воздуха и датчик расхода азота на выпуске (опция)
