Système d'alimentation par bande de rivetage auto-perçant

Pour un assemblage plus simple des carrosseries de véhicules à moteur légers

Consultez nos solutions pour l'industrie automobile

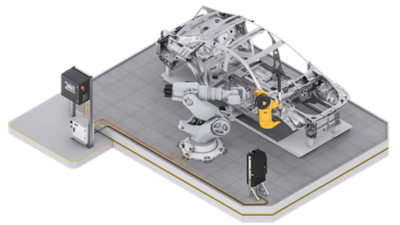

Poseur de rivet auto-perçant Henrob à alimentation par bande

Utilisé pour la production à grande échelle dans les environnements automatisés, ce système de pose de rivets auto-perçants offre une méthode fiable, robuste et rentable pour alimenter automatiquement des appareils de fixation. Le système d'alimentation par bande est le plus rapide pour alimenter les rivets dans un poseur de rivets : le temps de cycle total de la pose d'un rivet jusqu'à l'installation du rivet suivant peut atteindre seulement 1,2 seconde, contre 3 à 4 secondes sur les systèmes d'alimentation par soufflage classiques. Ces systèmes sont idéaux pour la production de caisses en blanc, notamment des carrosseries de voitures, montants, portes et capots, et pour les extensions, dont les toits ouvrants.

Composants du système

Tableau de contrôle

Module de condensateur en option qui récupère de l'énergie électrique pendant le cycle de rivetage.

Option de récupération d'énergie disponible

Le tableau de contrôle compatible avec les schémas de disposition de systèmes standard et les protocoles multi-communication propose une solution adaptée à votre chaîne de production. Le tableau de contrôle est équipé d'une IHM à écran tactile et propose des fonctions de surveillance du procédé, de diagnostic du système et de planification de l'entretien pour garantir le bon fonctionnement de vos procédés.

Services guidés par les données

Surveillez vos performances

Surveillez jusqu'à 20 tableaux de contrôle

Les services guidés par les données (Data-driven services, DDS) optimisent les procédés en réalisant le tracé des joints rivetés à partir d'un enregistrement de données et d'un diagnostic du système, fournissant ainsi des informations sur les données de performances de votre chaîne de production et contribuant à une affectation appropriée des ressources. La sauvegarde du système permet de télécharger rapidement les données du système en cas d'urgence.

Alimentation en rivets

Poka-yoke et bobines réutilisables

Poka-yoke et bobines réutilisables

  • Les bobines de rivets en carton ou en plastique recyclable contiennent 4 000 à 10 000 rivets, selon la taille de ces derniers.
  • Solution poka-yoke en option, où le moyeu central est configuré avec une clé mécanique pour éviter qu'un outil soit chargé avec les rivets inadéquats.
  • Les bobines en plastique réutilisables sont utiles pour les applications où une boucle de retour permet de recycler et de remplir les éléments dans un souci d'économie.

Caméra de contrôle de matrice Henrob

Vous n'avez plus à vous soucier des matrices usées ; la qualité du joint est garantie

Vérifiez l'état de la matrice au cours du processus de rivetage

Grâce à la caméra de contrôle de matrice, vous pouvez vérifier la viabilité des matrices essentielles pour votre procédé d'assemblage. Utilisé entre les cycles, ce contrôle de 0,5 seconde vous confirme que la matrice sera bien fixée la prochaine fois que vous utiliserez l'équipement de pose. La caméra peut être montée sur le point de remplissage ou être posée sur un socle indépendant.

Changeur de matrice Henrob

Améliore la flexibilité du procédé et diminue les coûts, car plus de joints sont produits avec moins d'outils

Davantage de procédés effectués à un seul poste

La matrice appropriée est automatiquement sélectionnée en fonction de chaque joint sans que personne ne pénètre dans une cellule automatisée. Les matrices sont placées dans un emballage de type poka-yoke, pour éviter les erreurs. Les matrices cassées sont détectées, éliminées, puis remplacées automatiquement avec un temps de transfert de seulement 4,5 secondes.

Système d'alimentation par bande de rivetage auto-perçant

Caractéristiques

  • Technologie de servo-rivetage
  • Surveillance de procédé en temps réel
  • Temps de cycle ultrarapides
  • Cycle de fonctionnement de 100 %
  • Disponibilité technique élevée

Options

  • Fonction de services guidés par les données
  • Changeur de matrices
  • Inspection de la matrice à l'aide d'une caméra
  • Changeur d'outils
  • Alimentation en rivets poka-yoke
