Mayor rapidez
La SRB HA usa tecnología de motor de Tensor, de resultados probados en el sector, para alcanzar las velocidades de apriete más altas entre las herramientas de batería de rotación continua. Las ventajas asociadas son la reducción de costes y tiempos de proceso.
Mayor seguridad
La herramienta de batería de par alto SRB HA es la única del mercado con un gatillo doble integrado que evita el atrapamiento de dedos, la lesión más común entre los operarios que usan este tipo de herramientas.
Mayor inteligencia
Los transductores de ángulo y par integrados garantizan que los aprietes se apliquen correctamente y que todos los datos queden registrados. Por otra parte, se reducen los errores de uso, ya que el operario obtiene información sobre el estado de funcionamiento de la herramienta.
La historia de la SRB HA
Descubra la historia de la herramienta SRB HA, el aprietatuercas de batería de par alto y tecnología inteligente. Desde la concepción de la idea, hasta todos los detalles que se sopesaron para fabricar la herramienta, podrá conocer todos los aspectos de la herramienta y cómo Atlas Copco implementa la fabricación inteligente para su aplicación práctica en el trabajo en campo.

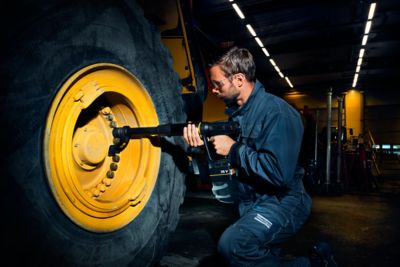

Más rápida, más segura y más inteligente
La herramienta SRB HA es el aprietatuercas de batería más productivo del sector, con características extras que la hacen más rápida, más segura y más inteligente que los modelos comparables. La SRB HA usa tecnología de motor de Tensor, de resultados probados en el sector, para alcanzar la velocidad de par más alta. El aprietatuercas también incluye un gatillo doble para minimizar el riesgo de lesiones, la única solución del mercado que ofrece esta ventaja ergonómica.
Tres versiones diferentes
Digital
Lista para usar
La versión digital es nuestra versión básica lista para usar. Use los botones para configurar el par deseado y el apriete de inicio. No permite guardar los datos de apriete.
Smart
Se conecta directamente a cualquier dispositivo móvil
Programe hasta 10 ajustes predefinidos y 10 lotes para controlar el proceso. El conjunto final de parámetros puede ser par o par y ángulo. Cambie fácilmente entre los ajustes y cuando el trabajo esté listo, solo descargue los datos para fines de trazabilidad. Sin requisitos adicionales de aplicación, software ni red Wifi.
Connected
Control de procesos avanzado y transmisión de datos en tiempo real
Conecte la herramienta de batería al controlador Power Focus 6000 y verá nuevos niveles de productividad, calidad y conectividad. El controlador PF6000 se integra fácilmente en los sistemas existentes para el análisis y la transmisión de datos en tiempo real.
Información técnica
Modelo |
SD |
TR Nm |
S rpm |
W Kg |
L mm |
CSD mm |
S |
SRB81-1300 HA |
¾" |
390-1300 |
23 |
5,5 |
378 |
32 |
n/a |
SRB81-2400-HA |
1" |
720-2400 |
11 |
6,8 |
428 |
35,5 |
n/a |
SRB81-3400-HA |
1" |
1020-3400 |
7 |
8,5 |
441 |
55,5 |
n/a |
SRB81-4000-HA |
1" |
1200-4000 |
5 |
8,5 |
441 |
55,5 |
n/a |
SRB81-6500-38-HA |
1-1/2" |
1950-6500 |
2,6 |
10,7 |
491 |
53 |
n/a |
SRB81-200-20 |
¾" |
60-200 |
138 |
4,4 |
339 |
32,5 |
3 |
SRB81-200-20-D |
¾" |
60-200 |
138 |
4,4 |
339 |
32,5 |
3 |
SRB81-300-20 |
¾" |
90-300 |
102 |
4,4 |
339 |
32,5 |
3 |
SRB81-300-20-D |
¾" |
90-300 |
102 |
4,4 |
339 |
32,5 |
3 |
SRB81-500-20 |
¾" |
150-500 |
66 |
5,4 |
370 |
33,5 |
4 |
SRB81-500-20-D |
¾" |
150-500 |
66 |
5,4 |
370 |
33,5 |
4 |
SRB81-750-25 |
1" |
225-750 |
46 |
5,7 |
389 |
33,5 |
5 |
SRB81-750-25-D |
1" |
225-750 |
46 |
5,7 |
389 |
33,5 |
5 |
SRB81-950-25 |
1" |
285-950 |
35 |
5,04 |
398 |
33,5 |
5 |
SRB81-950-25-D |
1" |
285-950 |
35 |
5,04 |
398 |
33,5 |
5 |
SD = Cuadradillo | TR Nm = Rango de par Nm | S rpm = Velocidad RPM W Kg = Peso Kg
L mm = Longitud mm | CS D mm = Distancia CS mm* | S = Estría
| Característica/Modelo | Digital | Smart | Connected |
| Gatillo doble | ✔ | ✔ | ✔ |
| Liberación del cuadradillo | ✔ | ✔ | ✔ |
| Señales de estado LED | ✔ | ✔ | ✔ |
| Transductor de par | ✔ | ✔ | ✔ |
| Motor de imanes permanentes | ✔ | ✔ | ✔ |
| Pantalla de interfaz | ✔ | ✔ | ✔ |
| Servidor WiFi interno para recopilación de datos | ✔ | ✔ | |
| Recopilación de datos | ✔ | ✔ | |
| Preajustes (10) | ✔ | ✔ | |
| Modo por lotes (10) | ✔ | ✔ | |
| Verificación de ángulo | ✔ | ✔ | |
| Estrategia de par + ángulo | ✔ | ✔ | |
| Tolerancias de par | ✔ | ✔ | |
| Recopilación de datos en tiempo real | ✔ | ||
| Operator Guidance | ✔ | ||
| Configuración de SQS | ✔ | ||
| Configuración de PF6000 | ✔ |
Tabla de características
| Característica/Modelo | Digital | Inteligente | Conectado |
| Gatillo doble | ✔ | ✔ | ✔ |
| Liberación del conector | ✔ | ✔ | ✔ |
| Señales de estado LED | ✔ | ✔ | ✔ |
| Transductor de par | ✔ | ✔ | ✔ |
| Motor de imanes permanentes | ✔ | ✔ | ✔ |
| Pantalla de interfaz | ✔ | ✔ | ✔ |
| Servidor WiFi interno para recopilación de datos | ✔ | ✔ | |
| Recopilación de datos | ✔ | ✔ | |
| Preajustes (10) | ✔ | ✔ | |
| Modo por lotes (10) | ✔ | ✔ | |
| Verificación de ángulo | ✔ | ✔ | |
| Estrategia de par + ángulo | ✔ | ✔ | |
| Tolerancias de par | ✔ | ✔ | |
| Recopilación de datos en tiempo real | ✔ | ||
| Guía para operadores | ✔ | ||
| Configuración de SQS | ✔ | ||
| Configuración de PF6000 | ✔ |

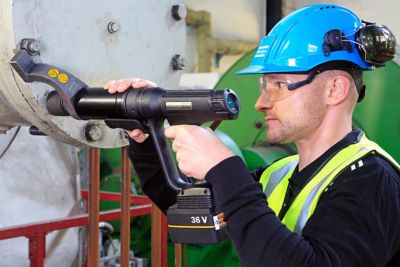

Ahorro de más de 44.000 € al año
En el sector petrolero y gas, una empresa muy importante necesitaba un método de control del par. Hasta entonces, se limitaban a usar una llave dinamométrica manual, una opción que no les permitía controlar el par de forma precisión y además les restaba mucho tiempo para otras tareas.
El proceso de apriete consistía en 300 pernos de 24", para lo que se requería el trabajo de tres operarios durante hasta 4 horas. Para el proceso de desmontaje, se necesitaron dos operarios y otras 2 horas. Este método también tenía carencias de seguridad con dos incidentes registrados al año. Por todo ello, la empresa quería evitar todas estas desventajas en sus operaciones.
Les propusimos el aprietatuercas de batería SRB HA con su transductor de par integrado para controlar el par. El motor de alta velocidad mejoró la productividad y la función de gatillo doble redujo el riesgo de lesiones.
Con la solución SRB HA implantada, la empresa calculó ahorros de más de 44.000 € al año gracias a la agilización de los procesos que se experimentaría con la herramienta.
SRB HA mejora las operaciones eólicas
Atlas Copco sugirió el aprietatuercas de batería SRB HA como solución comparándola con el método actual. Usar la herramienta SRB HA resultó ser un método mucho más rápido y la empresa pudo recuperar al operario que tenía dedicado en exclusiva para estas tareas.
Gracias a que una de las principales empresas eólicas del mundo continuó usando la herramienta SRB HA, se materializaron ahorros en términos de tiempo y dinero para todos los procesos, de modo que el trabajo resultó más rápido, seguro e inteligente.
Números de referencia
| Modelo | N.º de referencia de la herramienta | N.º de referencia del kit de herramienta |
| ETP SRB81-1300-20-HA-D | 8433 2506 01 | 8433 2506 81 |
| ETP SRB81-1300-20-HA | 8433 2506 11 | 8433 2506 91 |
| ETP SRB81-2400-25-HA-D | 8433 2507 01 | 8433 2507 81 |
| ETP SRB81-2400-25-HA | 8433 2507 11 | 8433 2507 91 |
| ETP SRB81-3400-25-HA-D | 8433 2500 01 | 8433 2500 81 |
| ETP SRB81-3400-25-HA | 8433 2500 11 | 8433 2500 91 |
| ETP SRB81-4000-25-HA-D | 8433 2508 01 | 8433 2508 81 |
| ETP SRB81-4000-25-HA | 8433 2508 11 | 8433 2508 91 |
HA - D - Versión digital
HA - Versión inteligente/Versión inteligente conectada
El kit de herramientas incluye: herramienta, caja, cargador, 2 baterías y barra de reacción tipo S
SRB HA - Accesorios
| Tipo de barra | Tipo estría | Tipo de onda | Par máximo [Nm] | Dimensiones [mm] | Distancia CC [mm] | Designación |
| Barra de acero | n/a | 40 | 1300 | 502 x 48 x 16 | n/a | 4210 4757 90 |
| n/a | 47 | 2400 | 545 x 54 x 20 | n/a | 4210 4757 93 | |
| n/a | 60 | 4000 | 620 x 80 x 20 | n/a | 4210 4757 85 | |
| 3 | n/a | 300 | 400/56/12 | n/a | 4210 2219 80 | |
| 4 | n/a | 500 | 500/62/15 | n/a | 4210 2183 80 | |
| 5 | n/a | 1000 | 500/62/15 | n/a | 4210 2726 80 | |
| Barra de reacción tipo S | n/a | 40 | 1300 | n/a | n/a | 4210 4480 90 |
| n/a | 47 | 2400 | n/a | n/a | 4210 4480 94 | |
| n/a | 60 | 4000 | n/a | n/a | 4210 4480 85 | |
| 3 | n/a | 300 | n/a | n/a | 4210 4480 03 | |
| 4 | n/a | 500 | n/a | n/a | 4210 4480 04 | |
| 5 | n/a | 1000 | n/a | n/a | 4210 4480 05 | |
| Accionamiento deslizante | n/a | 40 | 1300 | n/a | 76-191 | 4210 4752 90 |
| n/a | 47 | 2400 | n/a | 81-182 | 4210 4752 93 | |
| n/a | 60 | 4000 | n/a | 84-199 | 4210 4752 85 | |
| 3 | n/a | 170 | 1/2 | 70-120 | 4210 4481 98 | |
| 3 | n/a | 300 | 3/4 | 70-120 | 4210 4481 93 | |
| 3 | n/a | 170 | 1/2 | 82-218 | 4210 4616 98 | |
| 3 | n/a | 240 | 3/4 | 82-218 | 4210 4616 93 | |
| 4 | n/a | 500 | 3/4 | 76-126 | 4210 4481 94 | |
| 4 | n/a | 500 | 3/4 | 82-218 | 4210 4616 94 | |
| 5 | n/a | 900 | 1 | 80-125 | 4210 4481 95 | |
| 5 | n/a | 900 | 1 | 82-218 | 4210 4616 95 | |
| Soporte cuadrado | n/a | 40 | 1300 | 64 x 120 | n/a | 4210 4758 90 |
| n/a | 47 | 2400 | 71 x 120 | n/a | 4210 4758 93 | |
| n/a | 60 | 4000 | 101 x 180 | n/a | 4210 4758 85 | |
| Soporte de acero cuadrado | 3 | n/a | 300 | 100/50/12 | n/a | 4210 2219 03 |
| 4 | n/a | 500 | 125/65/16 | n/a | 4210 2183 01 | |
| 5 | n/a | 1000 | 125/65/16 | n/a | 4210 2726 01 | |
| Soporte de acero triangular | 3 | n/a | 300 | 82/80/15 | n/a | 4220 2137 03 |
| Barra de aluminio tipo L | 3 | n/a | 200 | 266x300/29/15 | n/a | 4210 2219 08 |
| 4 | n/a | 500 | 144x150/42/15 | n/a | 4210 2183 08 | |
| Barra de aluminio recta | 3 | n/a | 125 | L = 400 | n/a | 4210 2219 81 |
| Accionamiento deslizante extendido | 5 | n/a | 700 | 1 | 68-112 | 4210 4498 90 |
| Tubo deslizante extendido | 5 | n/a | 700 | 1 | 68-112 | 4210 4498 92 |
| Batería/Cargador | Designación |
| Batería de ion litio de 36 V y 2,6 Ah | 4211 6030 86 |
| Cargador múltiple de 18-36 V | 4211 6083 84 |
| Tapa de protección de 36 V | 4211 6090 36 |
| Funda protectora de la herramienta (incluida con la herramienta) | 4216 4271 02 |
Descargue el folleto dedicado al aprietatuercas de alto par a batería SRB HA:
Preguntas frecuentes
¿En qué formato se descargan los datos y cuál es su contenido?
Puedes descargar los datos en formato CSV a un ordenador o directamente a un dispositivo móvil. En el archivo verá la siguiente información: fecha y hora, identificador de código de barras, número de serie de la herramienta, par objetivo, par final, unidad de par, ángulo objetivo y ángulo final.
¿Se pueden enviar los datos en tiempo real a un dispositivo móvil?
El envío de datos en tiempo real está disponible con la versión Connected de la herramienta. Los datos de apriete se envían al controlador en el momento que se realiza el apriete. Con las versión Smart, los datos se capturan y graban en tiempo real en la herramienta y se transfieren cuando la herramienta se conecta a un dispositivo móvil.
¿Todos los modelos tienen un servidor WiFi interno?
Solamente las versiones 'Smart' y 'Connected' tienen el servidor WiFi incorporado. Esto permite que estas herramientas se puedan conectar directamente a cualquier dispositivo móvil. La versión 'Digital' es una herramienta independiente y no posee la posibilidad de poder conectarse a un dispositivo móvil. Sin embargo, la versión 'Digital' se puede actualizar a la versión 'Smart', contacte con su representante de Atlas Copco.
¿El gatillo doble es estándar en todas las versiones?
Sí, en Atlas Copco creemos que la seguridad de los trabajadores es la prioridad más importante, por lo que todas las herramientas se suministran de serie con doble gatillo totalmente integrado. Si hay una necesidad de usar la herramienta sin el doble gatillo, la herramienta puede ser modificada. Por favor, póngase en contacto con su representante de Atlas Copco.
¿Cuántos ciclos de apriete se pueden alcanzar con carga de la batería?
La vida de la batería depende mucho del tipo de junta y de las temperaturas de trabajo. Como tal, el rango puede ser bastante amplio, pero también puede ser optimizado por la estrategia de apriete utilizada para programar la herramienta. Durante las pruebas hemos encontrado que la vida de la batería es significativamente mayor que la de las marcas de la competencia cuando se comparan condiciones similares. Estamos encantados de ofrecerles demostraciones de la herramienta en sus aplicaciones para validar esto.
