Drehmomentschlüssel sind einfach zu bedienen und wertvolle Werkzeuge für die Montage. Bislang gab es sie vor allem in mechanischen und mechatronischen Ausführungen. Doch neue, volldigitale Modelle laufen den bewährten konventionellen Varianten den Rang ab. Unser neuer elektronischer Drehmomentschlüssel STRwrench Compact ist Montage-, Mess- und Prüfwerkzeug zugleich. Dank seines modularen Aufbaus und den smarten Funktionen möchten wir Ihnen ermöglichen, neue Maßstäbe für Ihre Produktionsprozesse zu setzen.
Flexibilität ist eine der meistgeforderten Eigenschaften in der Fertigung. In besonderem Maße gilt das für handgehaltene Montagewerkzeuge. Sie müssen möglichst anpassungsfähig sein, um selbst schwer zugängliche Schraubstellen optimal zu erreichen, die Verschraubungen auf Anhieb korrekt zu verschrauben und die Schraubergebnisse, falls erforderlich, rückführbar zu dokumentieren.
Durch modularen Aufbau jede Schraubstelle erreichen
Unser neuer Produktionsschlüssel ist nicht nur von der Funktion her drei Werkzeuge in einem, auch sein Aufbau ist dreigeteilt.
Um sich bestmöglich an Ihre vielfältigsten Schraubaufgaben anzupassen, gliedert sich der STRwrench Compact in drei Hauptkomponenten – Handgriff, Zwischenstück und Schraubeinsatz – die diese Bestimmung haben:
- Controller
Ein stabiler Handgriff ist die Basis des STRwrench Compact. In ihm sind der Akku zur Stromversorgung, ein beleuchtetes Farbdisplay für beste Ablesbarkeit auch bei schlechten Sichtverhältnissen und die leistungsfähige Steuerung integriert. Deshalb heißt das solide Griffstück als „Gehirn“ des modularen Trios Controller. Ein Ring aus farbigen LEDs für optische Signale und ein Vibrationsalarm für haptisches Feedback an den Bediener sind ebenfalls serienmäßig in dem ergonomisch konstruierten Handgriff verbaut. Weil keine zusätzliche externe Steuerung mehr nötig ist, sinken Platzbedarf und Installationsaufwand am Arbeitsplatz auf ein Minimum und Stolpergefahren durch lästige Kabel entfallen.
- smartHEAD
Das Verbindungsglied zwischen dem Handgriff und dem Schraubeinsatz ist ebenso intelligent wie der Controller, mit dem es über eine robuste Steckverbindung zu einer Einheit wird. Im Kopf dieses smartHEAD genannten Zwischenstücks erfassen integrierte hochpräzise Messwertgeber mit 0,5-prozentiger Messgenauigkeit die Drehmoment- und Drehwinkelwerte jeder Verschraubung und übermitteln sie digital zur Steuerung. Das gewährleistet fehlerfreie Messdaten.

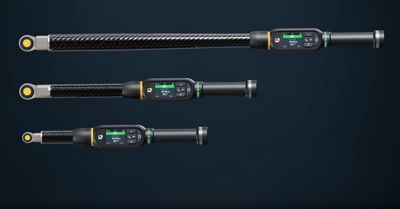

Um problemlos an besonders tief liegende Verschraubungen zu gelangen, oder an solche, die aus der Arbeitsposition des Werkers heraus mit gewöhnlichen Schraubern nur schwer erreichbar sind, gibt es smartHEADS in kurzen und langen Ausführungen. Sie sind abgestuft für Drehmomentbereiche bis 15, 80, 250, 400 und 1000 Nm. Damit lässt sich der STRwrench Compact genau auf die Schraubengröße und -güte Ihrer jeweiligen Verbindung anpassen. Und um Gewicht zu sparen und die Arbeit zusätzlich zu erleichtern, sind die smartHEADS für hohe Drehmomente in Aluminium- bzw. Carbonfaser ausgeführt.
- Schraubeinsatz
Das Bindeglied zwischen smartHEAD und der Verschraubung sind die Schraubeinsätze. Beispielsweise Ratschenköpfe, auf die Stecknüsse mit der benötigten Schlüsselweite zum Anziehen der Verbindung gesteckt werden, oder (gekröpfte) Ring-, Maul-, oder Sonderschlüsseleinsätze. In unserem Zubehörprogramm finden Sie Steckschlüssel, Bits und individuelle Lösungen für die unterschiedlichsten Applikationen und Einsatzbereiche. Die Schraubeinsätze können mit einem RFID-Tag versehen werden, was Anwendern des STRwrench Compact zusätzliche Sicherheit bringt:
Durch den RFID-Tag wird der jeweils richtige Schraubeinsatz eindeutig identifiziert und automatisch das dazugehörige Montageprogramm ausgewählt. Das vermeidet Fehler.
Flexibler und kostengünstiger montieren durch maximale Kompatibilität
Sämtliche Schraubeinsätze für den STRwrench passen in alle smartHEADs und diese sind gleichfalls untereinander austauschbar und mit jedem STRwrench-Handgriff vollkommen kompatibel. Damit sparen Sie erhebliche Kosten ein, denn sicher kennen Sie dieses Szenario auch aus Ihrer Praxis:
Wer Schraubfälle mit weiter auseinanderliegenden Drehmomenten montiert, musste bisher in der Regel mehrere Werkzeuge verwenden. Der STRwrench Compact beherrscht hingegen beliebig viele Drehmomente und Schraubprogramme, sodass ein einziges Werkzeug praktisch alle Verschraubungen ausführen kann.
Durch das einfache Kombinieren weniger Komponenten schaffen Sie im Handumdrehen immer neue Montagelösungen, um Ihre unterschiedlichsten Schraubaufgaben flexibel zu erledigen. Dabei bleibt die vollumfängliche Funktionalität des modularen Systems STRwrench Compact für eine prozesssichere Montage zu jeder Zeit gewährleistet: Ein weiterer Schritt in Richtung Null-Fehler-Montage und Verbesserung Ihrer Fertigungsqualität.
